   Pour réaliser un rayonnage comme notre exemple ci-dessus, il faut :

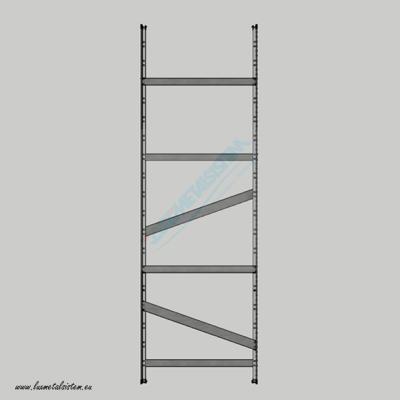

4 échelles de 2.5 x 40 cm charge 1500 kg 21 niveaux de rayons de 1.20 m x 40 cm charge 205 kg. Mon rayonnage est complet ! A) Choisissez la hauteur de l'échelle structurelle de votre rayonnage
Selon les hauteur suivantes : 1,58 m - 1,84 m - 1,97 m - 2,10 m - 2,50 m - 3,03 m - 3,43 m - 3,95 m, - 4,48 m - 5,00 m
Dans notre exemple : 2,5 m
B) Choisissez la profondeur de l'échelle structurelle de votre rayonnage
Selon les profondeurs suivantes : 25 cm - 32 cm - 40 cm - 50 cm - 60 cm - 70 cm - 80 cm
Dans notre exemple : 40 cm C) Choisissez la capacité par échelle structurelle de votre rayonnage
Selon les capacités suivantes : 1500 kg - 2000 kg - 3600 Kg
Dans notre exemple : 1500 kg puisque 7 x 205 kg par travée = 1435 Kg est inférieur à 1500 kg D) Choisissez la longueur de vos niveaux par travée selon les longueurs suivantes :
45 cm - 60 cm - 75 cm - 90 cm - 1,05 m - 1,20 m - 1,35 m - 1,50 m - 1,65 m - 1,80 m.
A noter que les longueurs les plus souvent utilisées sont le 1,20 et 90 cm. La profondeur est celle que vous avez choisie en B).
Choisissez la charge par niveau en fonction de vos besoins
Dans notre exemple : L: 1,20 m x P.40 cm charge 205 kg/ niveau. Il ne vous reste plus qu'à compter le nombre d'échelles (dans notre exemple 4 échelles 2,5 m x 40 cm charge 1500 kg) et compter le nombre de niveaux
(dans notre exemple 21 niveaux de rayons 1,2 m x 40 cm charge 205 kg)
Votre rayonnage est complet!
 |
